Cómo es y cómo se lee un plano de cocina
Qué lleva dentro hoja por hoja, qué significa cada línea y qué medidas trae puestas. Si solo quieres empezar, no hace falta leer nada de esto: abre el configurador y diséñala.
Sin registro · Diseñar es gratis · El plano con medidas, 14,99 € IVA incluido · o empieza por las medidas
Cómo leer un plano de cocina sin haber visto nunca uno
Seis convenciones y lo entiendes entero. Son las mismas que usa cualquier carpintero, así que se lee igual en tu casa que en su taller.
Las cotas van sin unidad para no llenar el plano de letras; el cajetín lo avisa. Un 380 son tres metros ochenta.
Una línea fina con un tope en cada punta y un número encima: la distancia entre los dos topes. Arriba, el total de la pared; debajo, el ancho de cada mueble.

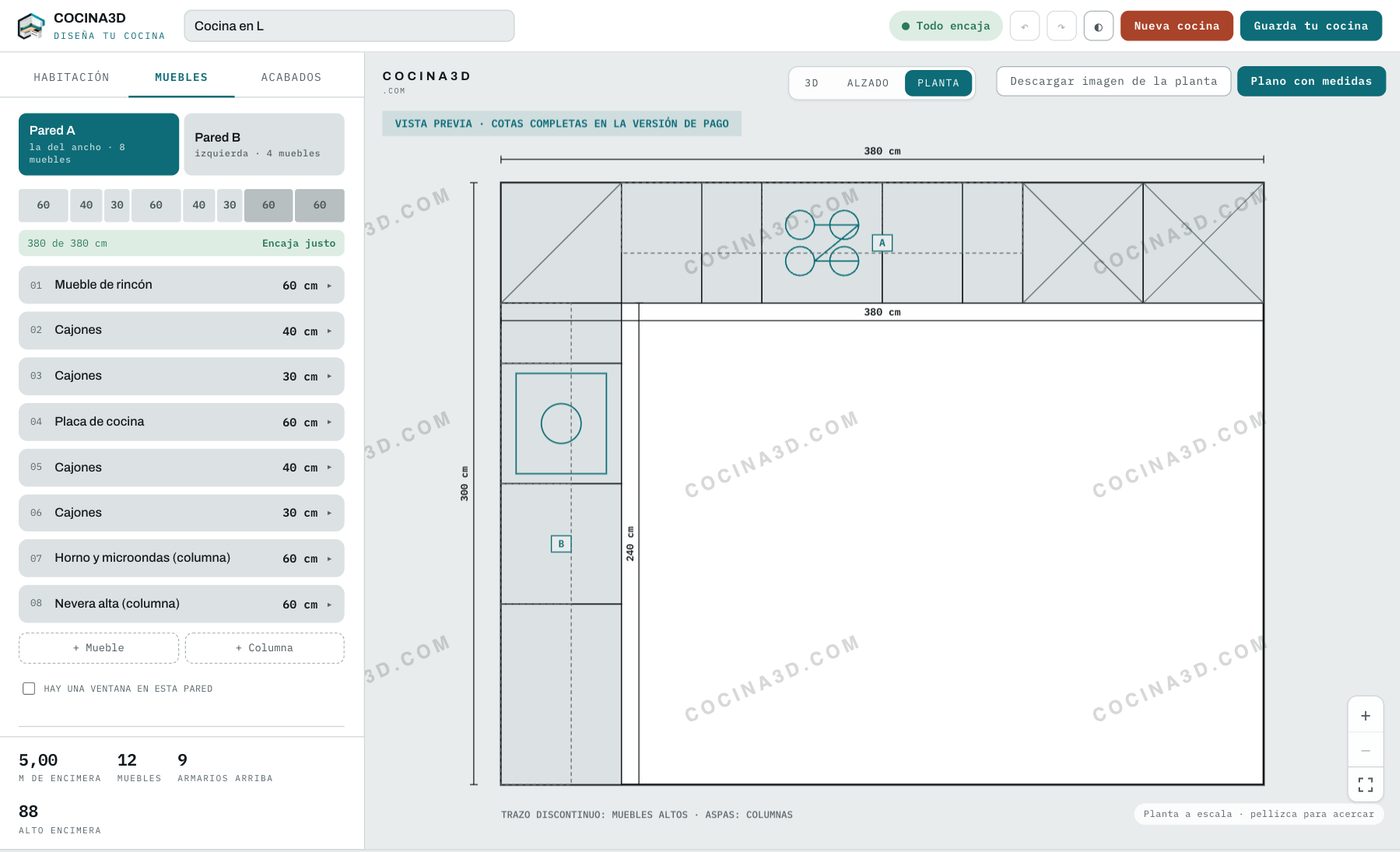

En la planta cada frente lleva su letra. Así nadie se confunde de pared al hablar del presupuesto.
En el alzado, la cota vertical del suelo a la superficie de trabajo. Lo normal está entre 88 y 92 cm.
Llevan su símbolo en la planta, para situar de un vistazo dónde tienen que llegar el agua y la corriente.
Cada alzado es una pared vista de frente: zócalo, muebles bajos, encimera, hueco y armarios altos, cada uno con su altura.
Hoja por hoja, y qué no es
Un carpintero o una tienda necesita saber cuántos metros de encimera, cuántos módulos y de qué ancho, y a qué altura va cada cosa. El plano lo dice todo sin que tengas que explicarlo por teléfono.
Qué incluye cada plano
- Planta acotada: medidas de la habitación y ancho de cada frente, con su letra
- Un alzado por pared: ancho de cada mueble, altura de encimera y de los altos
- Relación de muebles con su referencia, rotulada también en los dibujos
- Vistas 3D a tamaño grande, para enseñar en casa cómo queda
- Cajetín con el nombre del proyecto, las medidas de la estancia, la fecha y los acabados
Qué no es este plano
- No es un plano de arquitecto: no lleva instalaciones, estructura ni licencias
- No sustituye a la medición final: quien fabrique vuelve a medir, como en cualquier cocina a medida
- No trae marcas: los acabados llevan nombres descriptivos y el color es orientativo
- No es un despiece de fabricación ni un presupuesto: es el documento con el que te lo dan
El plano parte de las medidas que tú introduces. Si una medida de la habitación está mal, el plano saldrá igual de mal: mide dos veces antes de encargar nada.
Las medidas que trae puestas el plano
Son las de partida de la herramienta. Puedes cambiarlas todas si tu cocina va a medida.
| Elemento | Qué es | Medida |
|---|---|---|
| Altura de encimera | Del suelo a la superficie de trabajo | 88 – 92 |
| Fondo del mueble bajo | De la pared al frente | 60 |
| Encimera → armarios | El hueco libre de trabajo | 50 – 65 |
| Paso entre frentes | El cómodo para cocinar | 90 |
El resto, con alturas, módulos, cajones y electrodomésticos, está en todas las medidas estándar. Y cada forma de cocina tiene sus propias cotas: mira los planos de cada distribución.
La comparación completa
Diseñar no cuesta nada y no caduca. Lo único que se paga es el plano con las cotas, que es lo que sirve para pedir precio.
| Qué | Gratis | Con medidas |
|---|---|---|
| Diseñar la cocina a tus medidas | Sí | Sí |
| Verla en 3D, en alzado y en planta | Sí | Sí |
| La vista realista | Sí | Sí |
| Guardarla en un enlace | Sí | Sí |
| Descargar la imagen | Con marca de agua | Sin marca de agua |
| El ancho de cada mueble | — | Sí |
| Alturas de zócalo, encimera y armarios | — | Sí |
| Medidas de la estancia y letra por pared | — | Sí |
| Relación de muebles con referencias | — | Sí |
| PDF para imprimir | — | Sí |
| Volver a descargar durante 30 días | — | Sí |
Precio: 14,99 €, IVA incluido y pago único por esa cocina. Durante 30 días naturales desde la compra puedes retocarla y volver a descargar el plano sin pagar otra vez. Lo que caduca es la descarga sin coste, no tu diseño. No hay cuotas ni renovaciones.
Lo que suele preguntar la gente sobre el plano
Las preguntas sobre el precio, los 30 días y la devolución están en la portada.
¿Qué diferencia hay entre un plano de cocina y un dibujo en 3D?
El 3D enseña cómo va a quedar; el plano dice cuánto mide cada cosa. Con un 3D te pueden decir si les gusta la cocina. Con un plano acotado te pueden decir cuánto cuesta.
¿Es un plano de arquitecto?
No. Es un plano de distribución del mobiliario: dónde va cada mueble y cuánto mide. Con él te pueden dar un primer presupuesto sin venir a casa, pero antes de fabricar quien monte la cocina vuelve a medir, como en cualquier cocina a medida.
¿Puedo cambiar las medidas estándar de los muebles?
Todas. Altura de encimera, fondos, zócalo, altura de los armarios y de las columnas. Si tu carpintero trabaja con otras medidas, las pones y el plano sale con las tuyas.
¿A qué escala sale el plano?
El plano no se mide con regla: cada cota lleva su número escrito. Por eso se lee igual impreso en un folio que en la pantalla del móvil, y no depende de cómo se imprima.
¿Aparecen los enchufes y las tomas de agua?
No. El plano sitúa el fregadero, la placa, el lavavajillas y las columnas, que es adonde tienen que llegar el agua, el desagüe y la corriente. La posición exacta de cada toma la decide el instalador en obra.
¿Sirve si vivo fuera de España?
Sí. Las medidas van en centímetros y el precio es el mismo para todos: 14,99 €. Pagas con tarjeta y tu banco hace el cambio de moneda.
